采煤機液壓螺母與手動泵等配套 液壓螺母產品介紹
| 產品型號： |
PML-16228 |
| 品 牌： |
柱塞泵 |
|
|
| 所 在 地： |
上海 |
| 更新日期： |
2025-04-23 |
| | 品牌：柱塞泵 | | 原理：柱塞泵 | | 驅動方式：手動 | |
| | 材質：鈦合金 | | 用途：試壓泵 | | 泵軸位置：臥式 | |
| | 型號：PML-16228 | | 用途：試壓泵 | | 泵軸位置：臥式 | |
采煤機液壓螺母與手動泵等配套
液壓螺母產品介紹
Hydraulic nuts and super-pressure pump
一、概述
液壓螺母和螺栓是一種新型緊固件。普通螺母的鎖緊是靠轉動扳手來產生扭矩來鎖緊的，因此90%以上的力量浪費在克服摩擦力上，而作用在螺栓上的預緊力很小，特別對于大直徑，高強度螺母，在受人力，工具和場地等因素的影響時，預緊力根本達不到設計要求，容易造成螺母松動。液壓螺母的鎖緊和普通螺母不同，液壓螺母在鎖緊過程中，是靠液壓力(約200 MPa)直接作用于螺母而產生超高預緊力，接近螺栓屈服點，即使在振動工況條件下，也不會松動。
液壓螺母特別適合在煤礦井下狹窄空間，對采煤機，掘進機等煤礦設備進行部件連接緊固，也可用于冶金，化工及工程機械上。
二、工作原理和加壓系統

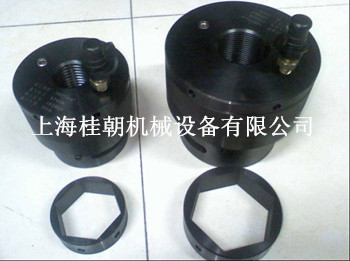

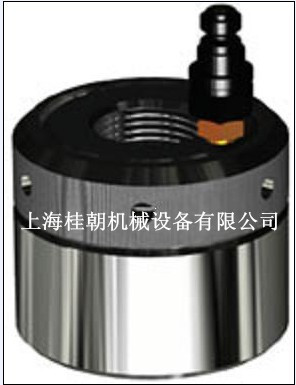

液壓螺母是靠高預緊力對連接螺栓進行拔長后的鎖緊，因此必須使用10.9級以上的高強度雙頭螺栓。
液壓螺母的安裝方式及加壓示意圖(見圖一)。液壓螺母先進行預緊，進口超高壓手動泵通過進口超高壓軟管對液壓螺母的缸體注入高壓油，使螺栓伸長，背帽和缸體之間 產生一個間隙(圖2-2)，轉動背帽使其緊靠缸體(圖2-3)，然后擰緊背帽以及卸載泵的壓力。由于拉長的螺栓無法回縮，因此可以保證對連接螺栓施加相當高的緊固力。
三、液壓螺母的加壓系統
液壓螺母的加壓系統是主要由超高壓手動油泵(進口)，超高壓軟管，液壓螺母和高強度螺栓組成(見圖3)

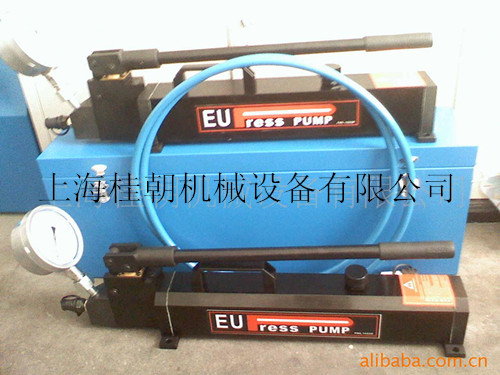

1. 超高壓手動油泵，
超高壓手動油泵是提供液壓螺母高壓油的動力設備，主要由柱塞泵，儲油箱，超高壓壓力表，高壓卸載閥，低壓卸載閥，油過濾器等組成。
2. 超高壓軟管組成
由超高壓軟管，過濾接頭，快速接頭組成。
3. 液壓螺母與超高壓軟管連接
通過快速接頭和過濾接頭，實現快速連接，操作和搬運非常方便。
